Schiebesysteme

Aluprof MB-77HS

Aluminium · Leistungsstarkes Hebeschiebesystem

Aluminium-Hebeschiebesystem für grossformatige Glasflächen und fliessende Übergänge zu Terrasse oder Garten. Wärmegedämmte Profile, eine verfügbare niedrige Schwelle und die hohe Tragfähigkeit eignen sich für anspruchsvolle Wohnprojekte und Gebäude mit grossen Verglasungselementen.

Dieses System gehört zu den Lösungen, die BO Fenster verwendet. Die endgültige Wahl hängt immer von den Massen, dem Gebäude, den gewünschten Leistungen und der Montageart ab.

0,84 W/m²K

Uw ab

600 kg

Flügelgewicht

3,3 × 3,2 m

Flügel bis

Offerte anfragen Zurück zu den Systemen

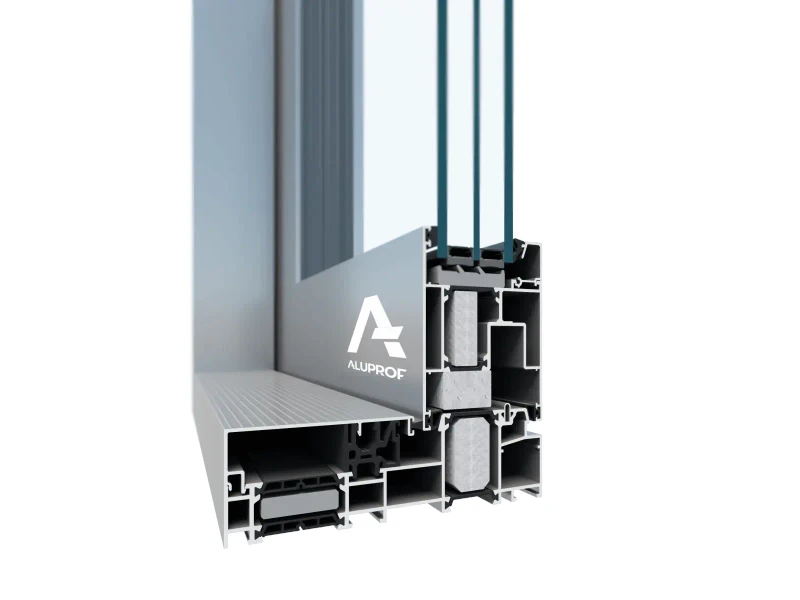

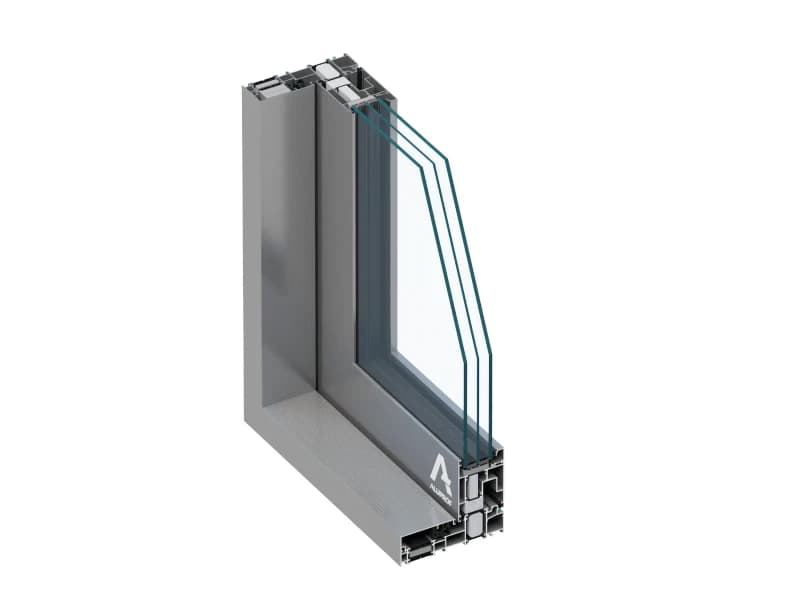

Bilder des Systems

Warum wir dieses System verwenden

Grossformatige Hebeschiebetüren mit einem oder mehreren beweglichen Flügeln
Flügel bis 3300 × 3200 mm und 600 kg
HI-Variante mit erhöhter Wärmedämmung
Zwei- oder dreischienige Rahmen für unterschiedliche Öffnungsschemata
Niedrige Schwelle für einen komfortableren Durchgang
Einbruchhemmende Ausführungen RC1 und RC2

Farben und Oberflaechen

Varianten

MB-77HS
MB-77HS HI mit verstärkter Dämmung

Konfigurationen

2-Schienenzarge
3-Schienenzarge
90°-Ecke
Niedrige Schwelle

Spezifikationen

Uw ab 0,84 W/m²KFlügel bis 600 kgLuft Klasse 4RC1–RC2

Detaillierte technische Daten

Rahmenbautiefe: 174 mm (2 Schienen); 271 mm (3 Schienen)
Flügelbautiefe: 77 mm
Rahmenansicht: 48 mm
Flügelansicht: 94,5–105,5 mm
Glasdicke: 13,5–58,5 mm
Maximale Flügelgrösse: B 3300 × H 3200 mm
Maximales Flügelgewicht: 600 kg
Wärmedämmung: Uw ab 0,84 W/m²K
Luftdurchlässigkeit: Klasse 4
Schlagregendichtheit: Klasse 9A
Windlastwiderstand: Klasse C4
Einbruchhemmung: RC1 und RC2

Aluprof veröffentlicht Uw 0,84 W/m²K für eine 3,0 × 2,9 m grosse MB-77HS-HI-Tür mit Ug-0,5-W/m²K-Verglasung und Chromatech-Ultra-Abstandhalter. Abmessungen, Gewicht und Leistungen sind für jede Konfiguration zu prüfen.

Herstellerquellen:Aluprof – MB-77HS Fiche technique MB-77HS (PDF)

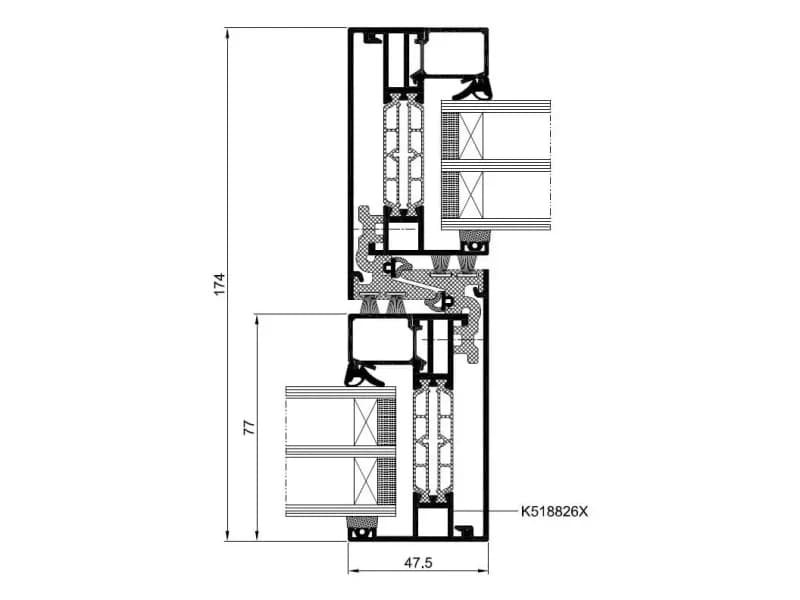

Technische Zeichnungen
