Aliplast Ultraglide
Aluminium · Grossformatiges Hebeschiebesystem
Aluminium-Schiebe- und Hebeschiebesystem für grossflächige Verglasungen. Die Konstruktion nimmt schwere Flügel auf und bietet mehrere Schienen sowie unterschiedliche Stossvarianten für breite Öffnungen mit flacher Schwelle. UGi und UGi+ erhöhen die Wärmedämmung; Max Light und Symmetric reduzieren die sichtbare Profilbreite.
Dieses System gehört zu den Lösungen, die BO Fenster verwendet. Die endgültige Wahl hängt immer von den Massen, dem Gebäude, den gewünschten Leistungen und der Montageart ab.
1,0 W/m²K
Uw ab
440 kg
Flügelgewicht
E900
Schlagregendichtheit

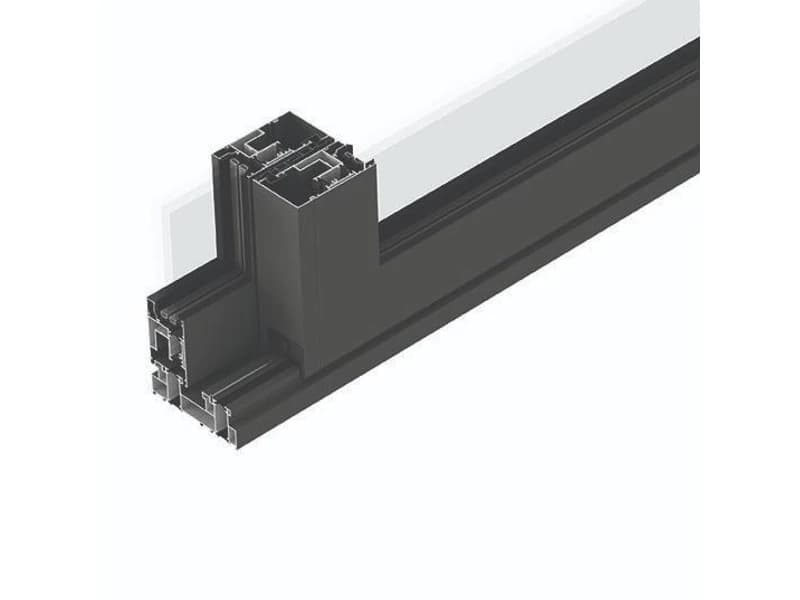

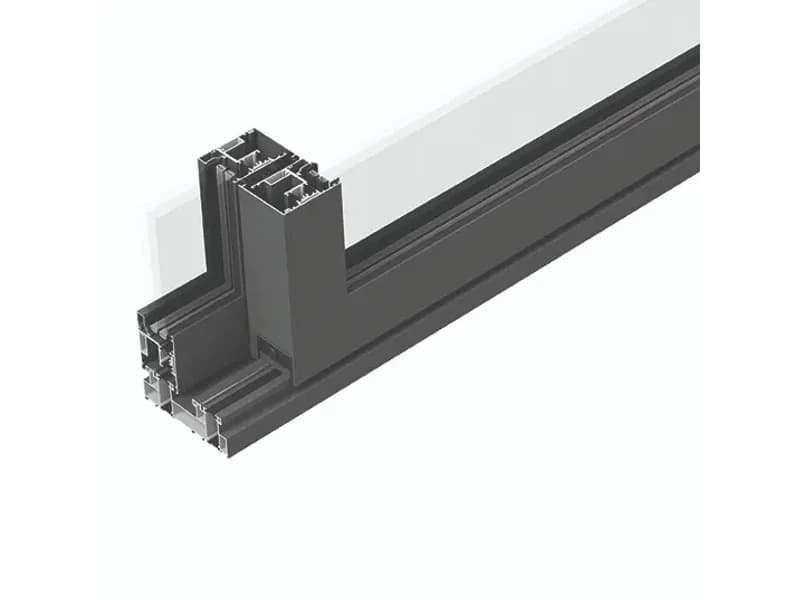

Bilder des Systems
Warum wir dieses System verwenden
- Je nach Projekt als Schiebe- oder Hebeschiebesystem
- Flügelgewichte bis 440 kg für grosse Glasflächen
- Konfigurationen mit 2 bis 6 Flügeln auf 1, 2 oder 3 Schienen
- Flache Schwelle und Glas-Glas-Ecklösungen verfügbar
- Max Light und Symmetric mit schlanken Mittelpartien
- Einbruchhemmung bis RC2
Farben und Oberflaechen
Varianten
- UG Standard
- UGi gedämmt
- UGi+ hochgedämmt
- Max Light
- Symmetric
Konfigurationen
- 1 bis 3 Schienen
- 2 bis 6 Flügel
- Ganzglasecke
- Flache Schwelle
Spezifikationen
Detaillierte technische Daten
- Rahmenbautiefe
- 153–176 mm (1 Schiene); 153 mm (2 Schienen); 239 mm (3 Schienen)
- Flügelbautiefe
- 67 mm
- Ansichtsbreite Mittelstoss
- 125 mm Standard; 87 mm Symmetric; 45 mm Max Light
- Anzahl Flügel
- 2 bis 6
- Anzahl Schienen
- 1 bis 3
- Maximales Flügelgewicht
- 440 kg
- Verglasung im Rahmen
- 25–72 mm
- Verglasung im Flügel
- 8–49 mm; bis 51 mm bei Max Light
- Wärmedämmung Element
- Uw 1,2 W/m²K (UG); 1,0 W/m²K (UGi und UGi+)
- Wärmedämmung Profil
- Uf 1,8 W/m²K (UG); 1,6 (UGi); 1,1 (UGi+)
- Luftdurchlässigkeit
- Klasse 4
- Schlagregendichtheit
- E900 für UG
- Windlastwiderstand
- Klasse C5 für UG
- Einbruchhemmung
- RC2
- Bedienkräfte
- Klasse 1
- Schallschutz
- Bis 43 dB (-2; -6)
Die von Aliplast veröffentlichten Uw-Werte gelten für ein 3850 × 2550 mm grosses Element mit Ug-0,6-W/m²K-Verglasung, Ψ 0,036 W/mK und den Profilen UG810–UG820N. Die Leistung hängt von Variante und endgültigem Aufbau ab.
Griffe
Abstandhalter
